Hoe een Campervan Klapraam te Plaatsen: Stap-voor-Stap

Een gat in de zijkant van je bus snijden is het meest zenuwslopende moment van een ombouw, maar het plaatsen van een klapraam is veel eenvoudiger dan het lijkt. Een modern aluminium-omlijst klapraam van acryl voor busombouw is ontworpen om zelf te plaatsen met basisgereedschap, en zodra je begrijpt hoe de onderdelen samenklemmen, wordt het werk methodisch in plaats van beangstigend. Deze stap-voor-stap gids neemt je mee van het markeren van de opening tot de allereerste lektest.

De onderstaande methode geldt voor klapramen en schuiframen met een aluminium frame en een binnenste tegenframe. Het werkt op de gangbare bestelwagens, of dat nu een Sprinter, een Ducato, een Crafter, een Master of een Transporter is.

Hoe het klapraam eigenlijk op zijn plaats blijft

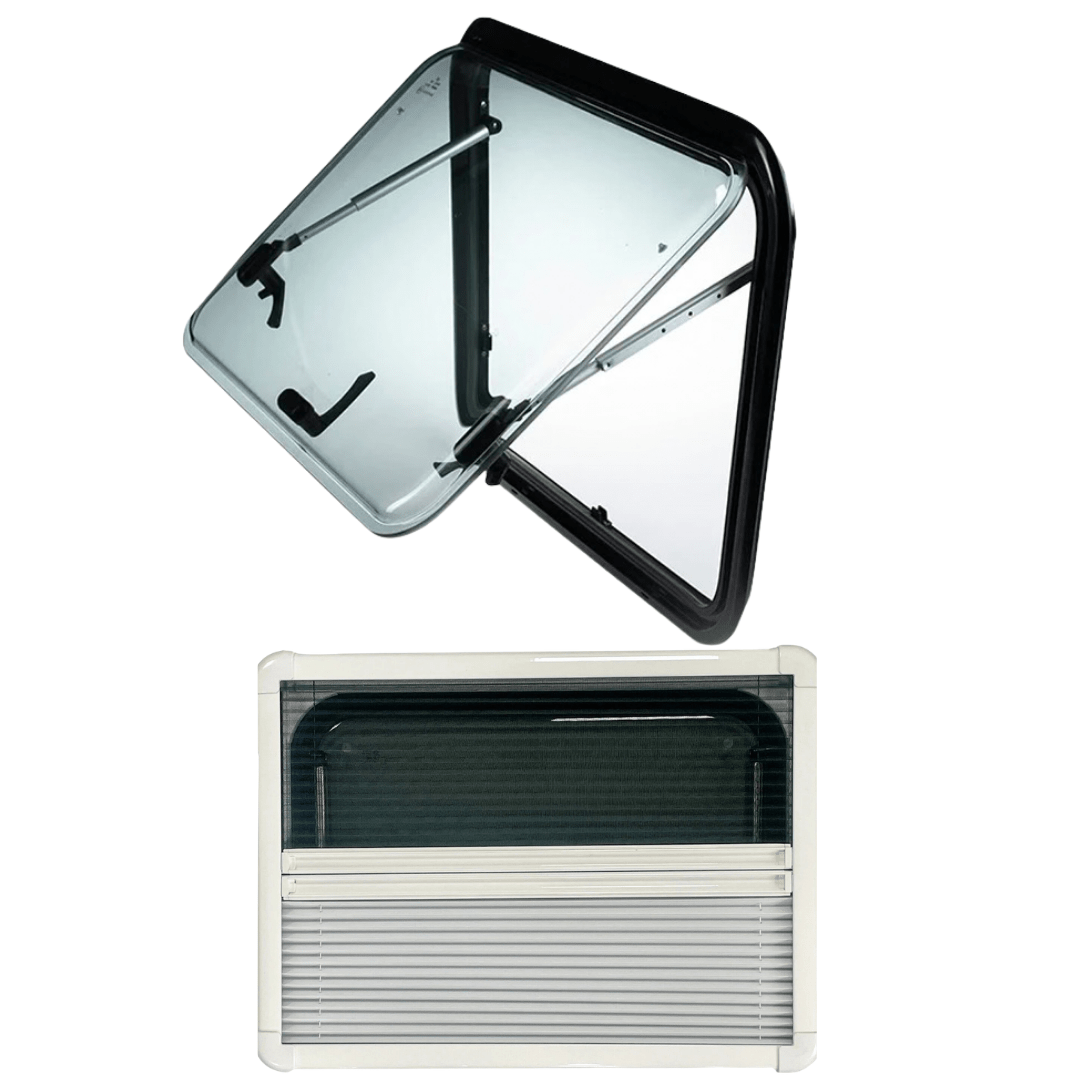

Voordat je iets zaagt, is het handig om de montage te begrijpen, want dat verklaart waarom dit een klus is die je thuis kunt doen. Het klapraam zit aan de buitenkant van het paneel. Aan de binnenkant wordt een tegenframe (het binnenframe) tegen het paneel getrokken, en samen klemmen ze de buitenkant van de bus en een houten lat ertussen als een sandwich.

Het slimme is dat de bevestigingsschroeven niet in de carrosserie gaan of, bij de gebruikelijke methode, in het hout. Ze gaan door het binnenframe en verankeren zich in het gegroefde kanaal van het klapraam zelf. Terwijl je ze aandraait, drukken ze de hele sandwich samen. Die mechanische druk houdt het klapraam op zijn plek, dus je hoeft nooit te lassen en ook geen millimeter-perfect houtwerk te maken. Zorg dat het houten frame de juiste maat heeft en de schroeven doen de rest.

Gereedschap en materialen die je nodig hebt

• Het klapraam, compleet met het binnenframe met het rolgordijn en het vliegengaas
• Een decoupeerzaag met een metaalzaagblad, plus een boor voor de startgaten
• Multiplex of houten latten om een frame te maken dat past bij de dikte van je wand
• Een gatenzaag en decoupeerzaag voor het zagen van het houten ondersteuningsframe
• Een mastic-lijmkit geschikt voor klapramen, zoals een Sikaflex-product
• Masking tape, een marker, karton voor een mal en roestwerende verf voor de zaagranden
• Zelftappende of voorgeboorde schroeven passend bij het binnenframe

Stap 1: Kies de positie en maak het paneel vrij

Kies een plek die zorgt voor goede luchtcirculatie: houd wat afstand tussen het klapraam en andere ventilatieopeningen of ventilatoren zodat de lucht door de hele bus kan bewegen. Binnenin het paneel vind je vaak een verticale verstevigingsbalk achter de buitenplaat. Zaag deze voorzichtig terug met een haakse slijper, let erop dat je de buitenplaat niet raakt, wrik dan het afgesneden stuk los (het zit meestal vast met schuimlijm) en slijp of schraap de randen glad.

Stap 2: Markeer de opening

Je belangrijkste maat is de binnenafmeting van het tegenframe, want dat bepaalt de grootte van de uitsparing. Teken die omtrek, niet de buitenmaat van het klapraam of het frame. Maak een kartonnen mal van de opening, plak die op het paneel en teken er met een marker omheen. Positioneer het op het oog, meet dan tot het dichtstbijzijnde vaste referentiepunt zodat je de exacte positie aan de andere kant van de bus kunt kopiëren als je een paar plaatst.

Stap 3: Zaag de opening

Boor een startgat net binnen elke hoek zodat je het decoupeerzaagblad erin kunt laten zakken. Plak masking tape op de onderplaat van de decoupeerzaag om de lak te beschermen, en plak tape langs de zaaglijn om bramen te verminderen. Zaag langs je gemarkeerde lijn met een metaalzaagblad. De eerste twee zijden zijn makkelijk; bij de derde zijde wordt het paneel slap, dus laat iemand het afgesneden stuk stevig vasthouden. Als het stuk eruit is, maak je de randen glad en behandel je het kale metaal met roestwerende verf zodat het niet kan corroderen.

Stap 4: Maak het houten frame passend bij je wand

De meeste klapramen zijn gemaakt voor een specifieke wanddikte, en een kale bestelwagen is dunner dan dat, dus vul je de ruimte op met een houten frame. Teken je mal over op multiplex, voeg een bredere rand toe en zaag het midden eruit zodat er een rechthoekig frame overblijft. Dit houten frame volgt de omtrek van de opening en zit tussen het klapraam en het binnenframe, waardoor de sandwich de juiste diepte krijgt.

Stap 5: Pas het klapraam droog in en kit het af

Houd het klapraam van buiten tegen de opening en controleer of het erin valt zonder te klemmen. Haal het eruit, maak het contactoppervlak grondig schoon zodat er geen vuil de afdichting kan verstoren, en breng dan je kit aan. Een doorlopende rand mastic-lijmkit rondom de raamflens zorgt zowel voor hechting als voor waterdichtheid; sommige bouwers gebruiken butyl tape als alternatief, maar de mastic-lijmkit is betrouwbaarder. Druk het klapraam van buiten op zijn plek en stap terug om te controleren of het recht en parallel aan de grond zit.

Stap 6: Klem het binnenframe vast

Met iemand die het klapraam van buiten vasthoudt, plaats je het houten frame en daarna het binnenste tegenframe aan de binnenkant. Steek de schroeven door het binnenframe zodat ze in het gegroefde kanaal van het klapraam bijten. Begin elke schroef met de hand, draai hem dan voorzichtig aan; een beetje smeermiddel helpt zelftappende schroeven zonder breken erin te gaan. Werk rustig rondom het frame en draai gelijkmatig aan zodat de druk overal gelijkmatig opbouwt in plaats van hard aan één hoek te trekken.

De enige fout die je hier moet vermijden is een schroef die te ver gaat en aan de buitenkant van het klapraam weer naar buiten duwt. Dat creëert een permanente waterinlaat die leidt tot corrosie en schimmel. Kies een schroeflengte die net in het gegroefde kanaal verankert zonder er ooit doorheen te breken, en als je twijfelt, test eerst op een reststuk.

Stap 7: De lektest (sla deze niet over)

Dit is de stap die een droge bus scheidt van een natte. Verwijder voor de test de kleine afwateringspluggen op het raamframe, want die zijn bedoeld om water te laten ontsnappen; als je ze laat zitten lijkt het alsof het frame lekt terwijl dat niet zo is. Laat dan een tuinslang over het gesloten klapraam lopen en kijk binnen goed mee. Als je water binnen ziet komen, zoek dan de oorzaak: openingen in de afdichting worden opgelost met meer mastic-lijmkit rondom de omtrek. Test opnieuw tot het helemaal droog is.

Stap 8: Maak het af

Als het klapraam de lektest doorstaat, klik je de binnenafwerkingen op hun plek, controleer je of het rolgordijn en vliegengaas soepel schuiven, en behandel je de omliggende ruimte voor isolatie als je bouw dat vereist. Dezelfde sandwichmethode werkt voor elk aluminium-omlijst klapraam, dus als je er meerdere plaatst, gaan de tweede en derde veel sneller dan de eerste.

Is het echt een klus om zelf te doen?

Ja. Met een decoupeerzaag, een zelfgemaakt houten frame en een tube kit kan een bekwame doe-het-zelver een acryl klapraam in een middag plaatsen. Het ontwerp doet het zware werk: het klapraam en het binnenframe met rolgordijn en vliegengaas klemmen mechanisch samen, dus er is geen lassen en geen specialistisch gereedschap nodig. Een complete set zoals het S4 Klapraam wordt kant-en-klaar geleverd, inclusief rolgordijn en gaas.
